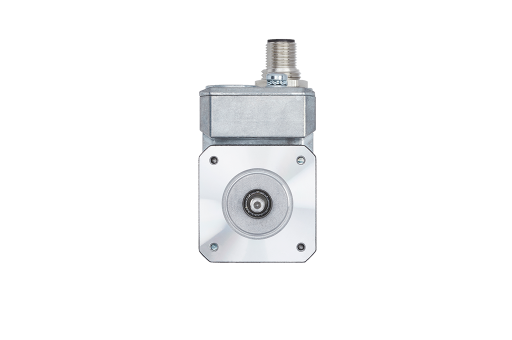

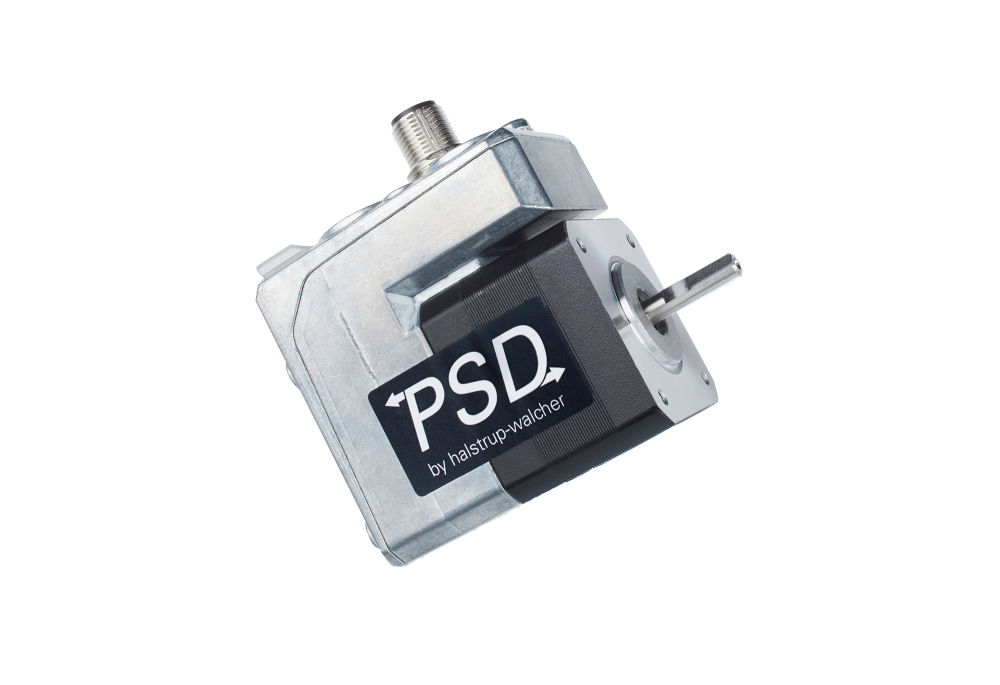

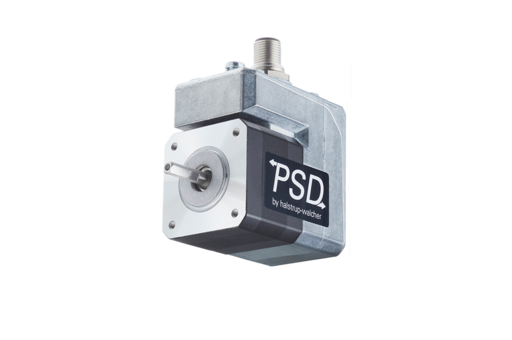

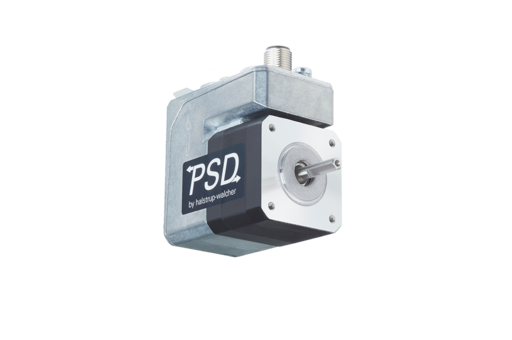

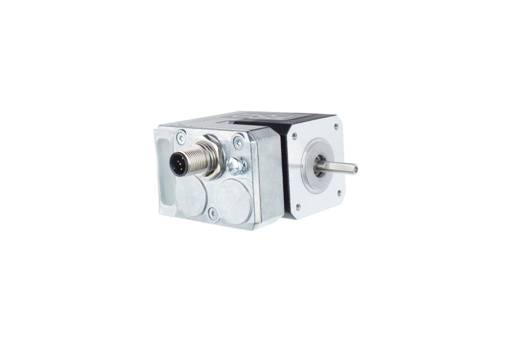

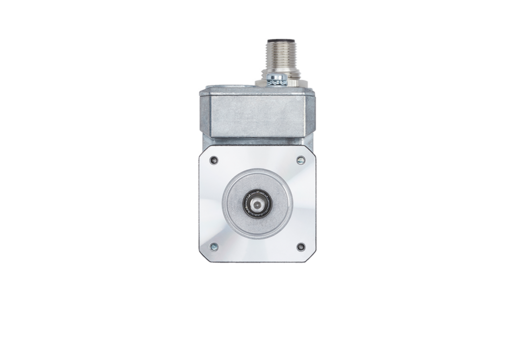

PSD 48

Integrierter Direktantrieb mit Nema 17 als Querbauform

Besondere Eigenschaften

• Geringer Platzbedarf aufgrund kompakter Bauform
• Ideal für bewegte Anwendungen, da max. Gewicht 0,85 kg (ohne Getriebe 0,55 kg)

• Höchste Flexibilität durch Steckerausrichtung als Quer- oder Längsbauform (PSD 49) und das optionale drehbare Vorsatzgehäuse
• Galvanische Trennung zwischen Motor und Steuerung
• Optionales Getriebe für mehr Drehmoment
• Präzise Positions-Rückmeldung durch ein absolutes Messsystem ohne Batterie
• Einfache und kostengünstige Montage über optionale 8 oder 14 mm Hohlwelle
• Adressierung über Bus oder Adressschalter (nicht bei IO-Link)
• Status-LEDs von außen sichtbar

Der Direktantrieb PSD 48 ist ein mechatronisches System mit integrierter Ansteuerung, Busschnittstelle und absolutem Messsystem ohne Batterie. Der Antrieb eignet sich optimal für das Verstellen von Maschinenachsen bei Formatverstellungen. Durch den Schrittmotor mit integrierter Ansteuerung und Buskommunikation sind bei kleinen Drehmomenten höhere Geschwindigkeiten möglich.

Durch das absolute Messsystem (ohne Batterie) für 986 .. 4026 Umdrehungen entfällt eine zeitaufwendige Referenzfahrt, die Maschineneffizienz wird gesteigert. Durch direktes Messen der Position wird eine hohe Positioniergenauigkeit erreicht. Die galvanische Trennung zwischen Motor und Steuerung ermöglicht die einfache Realisierung einer Not-Aus-Funktion, ohne dass die Kommunikation mit der Steuerung unterbrochen wird.

Durch Drehschalter kann der Antrieb einfach adressiert werden (nicht für IO-Link). Das Gerät lässt sich mittels optionaler Hohlwelle ohne eine zusätzliche Kupplung an eine Spindel montieren. Der Direktantrieb ist auch als Längsbauform erhältlich (PSD 49). Mit dem optionalen, drehbaren Vorsatzgehäuse können die Direktantriebe in jeder Position an die Maschine angebaut werden. Es werden keine Winkelstecker benötigt.

Optionen

• 8 oder 14 mm Hohlwelle mit Drehmomentabstützung
• Getriebe für bis zu 1 Nm Drehmoment
• IP 65 nur mit Hohlwelle
• Software-Module für IO-Link: Satzumschaltung, Solldrehzahl in Prozessdaten und Modulo-Funktion
• Auf Anfrage in Firmenfarbe erhältlich
• Zertifizierungen: NRTL
