P 34

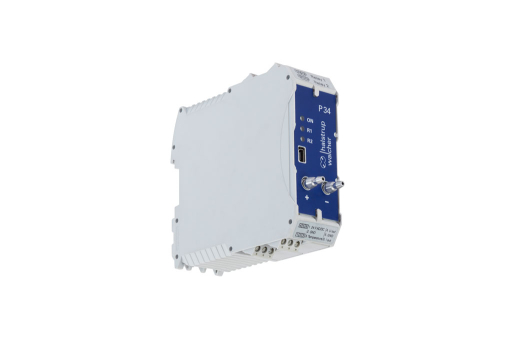

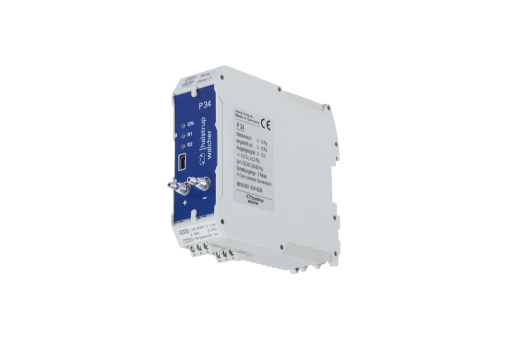

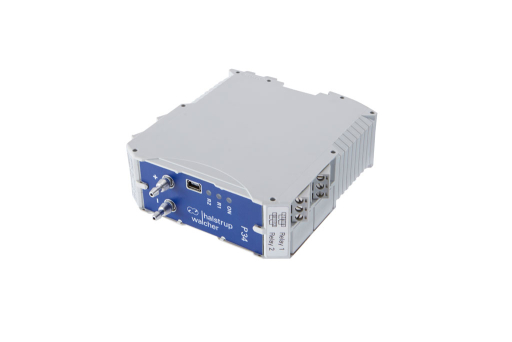

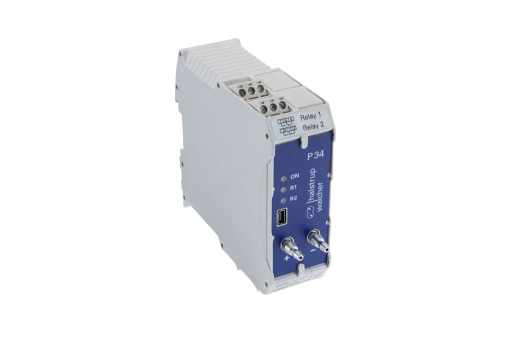

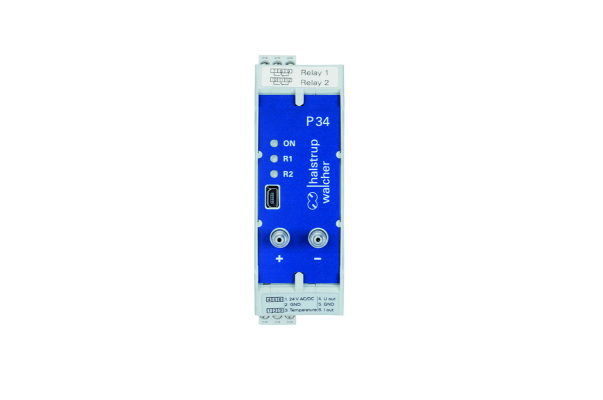

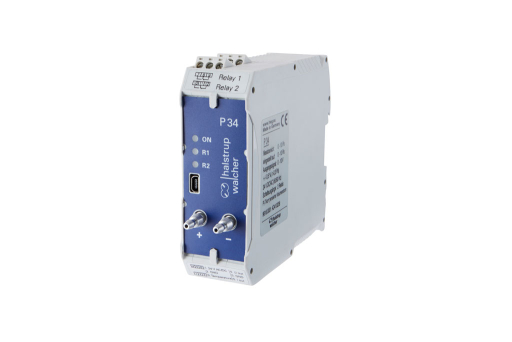

Differenzdruckmessumformer mit minimalen Außenmaßen – ideal für den Schaltschrankeinbau geeignet

Überblick
Technische Daten
Dokumente & Download
Bilder

Differenzdruckmessumformer mit minimalen Außenmaßen – ideal für den Schaltschrankeinbau geeignet

Besondere Eigenschaften

  • Messen von Differenzdruck, Volumenstrom oder P-/T-kompensierten Volumenstrom (optional) möglich
  • Volumenstrom über k-Faktor, dP max /V max oder 20 Einzelwerte konfigurierbar
  • Parametrierung der Skalierung, Kennlinienform u.v.m. einfach per PC (optional)
  • Mit USB-Schnittstelle
  • 2 potenzialfreie Umschaltrelais (optional)
  • Wählbares Ausgangssignal 0 .. 10 V oder 0/4 .. 20 mA
  • Hohe Genauigkeit und Langzeitstabilität durch automatischen Nullpunktabgleich
  • Kalibrierfähig
  • Für Hutschienenmontage im Schaltschrank geeignet

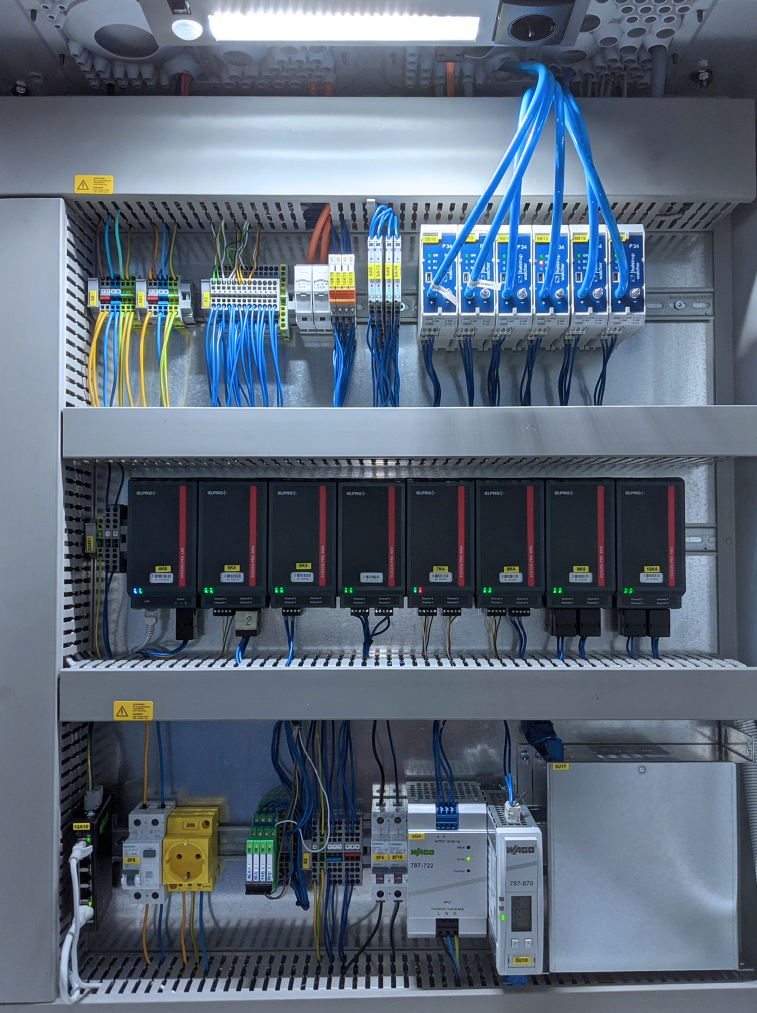

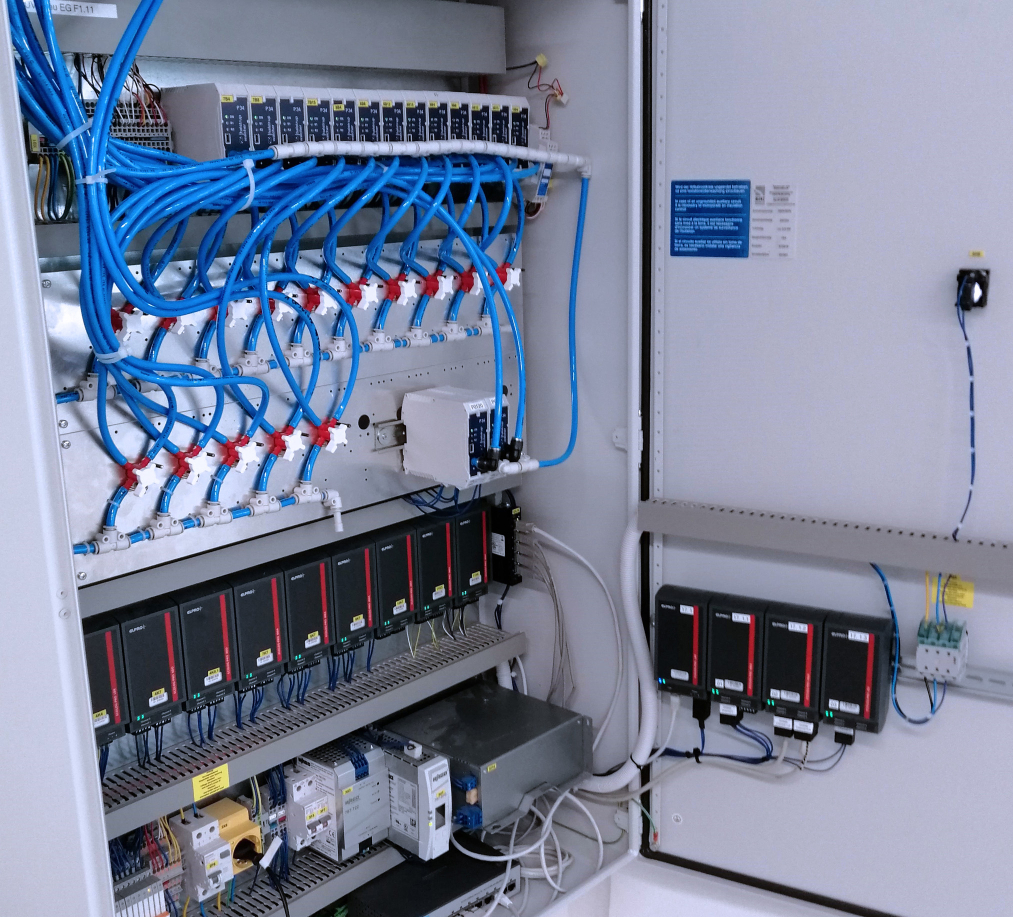

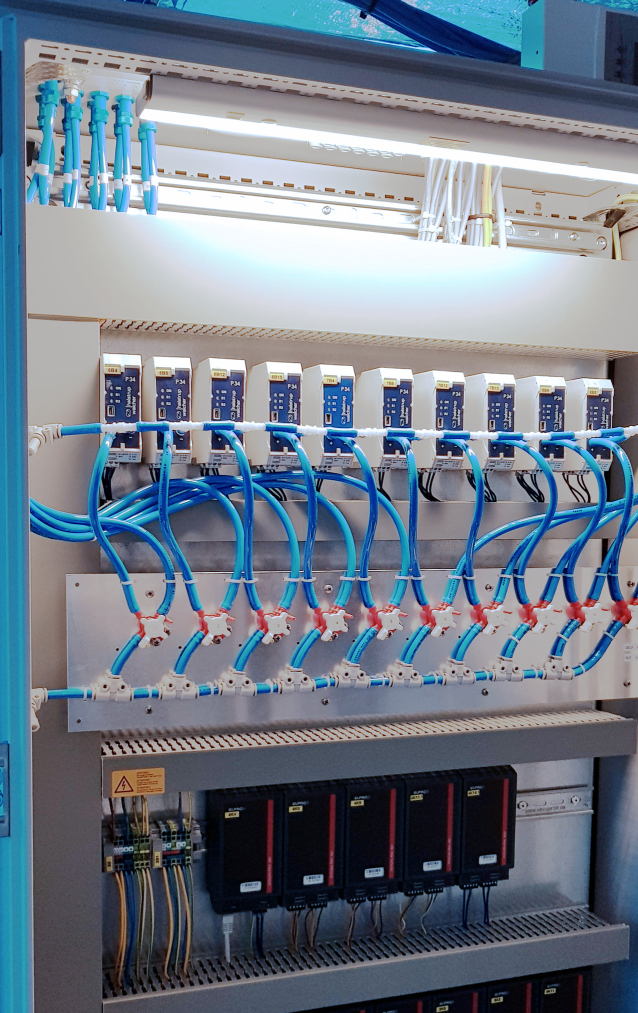

  • Lieferung bereits vollständig im Schaltschrank integriert möglich (auf Anfrage)

Der Differenzdruckmessumformer P 34 eignet sich besonders für die Drucküberwachung in Reinräumen, Labors, pharmazeutischen Anlagen, Operationssälen sowie auch für Sonderanwendungen im Maschinen- und Anlagenbau. Das Gerät erfasst neben dem Differenzdruck auch positiven und negativen Überdruck sowie Strömungsgeschwindigkeit oder Volumenstrom. Die Messbereiche sind im Bereich von 10 .. 100 % skalierbar. Der Differenzdruckmessumformer kann über eine USB-Schnittstelle mit einer Software einfach konfiguriert werden. Eine wählbare Zeitkonstante erlaubt eine optimale Anpassung des Messumformers an die Druckverhältnisse und gewährleistet somit ein stabiles Ausgangssignal.

Optionen

  • Der Differenzdruckmessumformer ist optional mit einem Werkskalibrierschein oder mit einem Kalibrierschein nach DKD-Richtlinie 6-1 lieferbar.
  • Zwei optionale Schaltkontakte ermöglichen den Anschluss von optischen oder akustischen Alarmgebern bei Über- oder Unterschreiten von Grenzwerten.

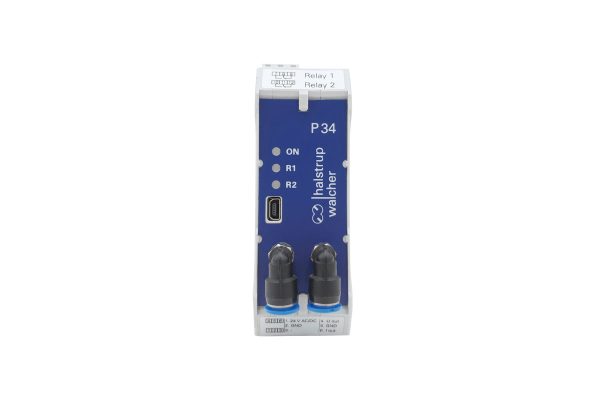

  • Optional mit Winkeltülle mit 3, 4 oder 6 mm Schlauchanschlüssen.
  • Lieferung bereits vollständig im Schaltschrank integriert möglich.
Messbereiche
10 / 50 / 100 / 200 / 250 / 500 Pa1 / 2,5 / 5 / 10 / 20 / 50 / 100 kPaFrei skalierbar von 10 .. 100 % innerhalb eines MessbereichsAndere auf AnfrageOptional auch zur Messung von P-/T-kompensiertem Volumenstrom
Messgenauigkeit
± 0,2 % FS für Messbereiche ≤ 25 kPa± 0,5 % FS
Ausgangssignal
0 .. 10 V (RL ≥ 2 kΩ)0 .. 20 mA (RL ≤ 500 Ω)4 .. 20 mA (RL ≤ 500 Ω)Ausgangssignale frei konfigurierbar
Schnittstelle
USB 2.0 Full-Speed Slave (Mini USB)
Schutzart

IP 20

Druckanschlüsse

Standard Schlauchtülle 4 und 6 mm, Winkeltülle für Schlauch 3, 4 oder 6 mm (optional)

Schaltkontakt
2 Relais mit potentialfreien Wechslern 230 VAC (50/60 Hz), 6 A (optional)
Versorgungsspannung
24 VAC/DC, ± 10 %
Datenblätter mit technischer Zeichnung
